关于eve桥接外网的实验,再进行桥接实验之前,需首先安装eve的一个模拟器,安装eve的模拟器会需要vmware,和有关eve的ova文件,安装好以后进行桥接:

导入eve后

由于本人使用的是笔记本,为了方便,直接用数据线连接手机和笔记本,笔记本使用手机的网络进行桥接实验

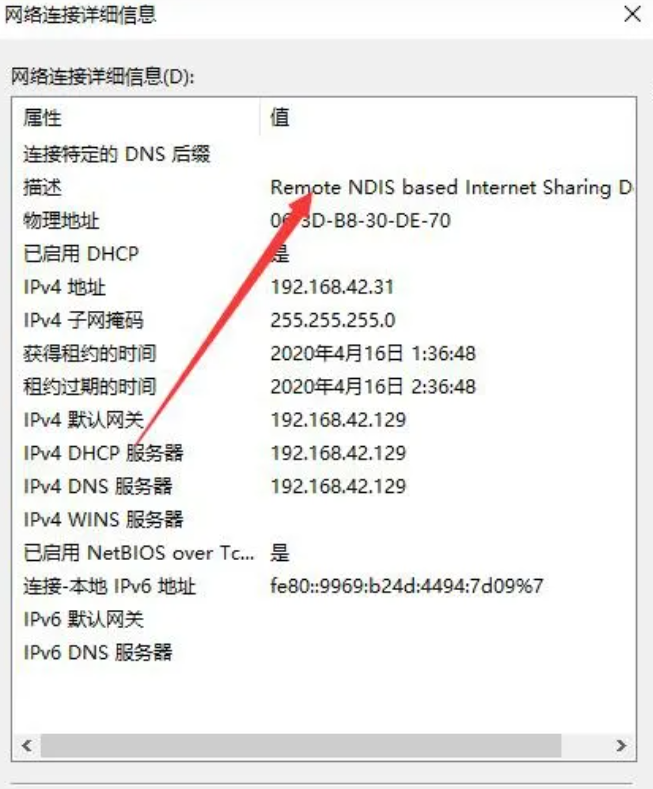

笔记本获取到的ip地址

可以看到,网关ip是192.168.42.129,接下来开始配置vmware的虚拟网卡。

eve桥接外网

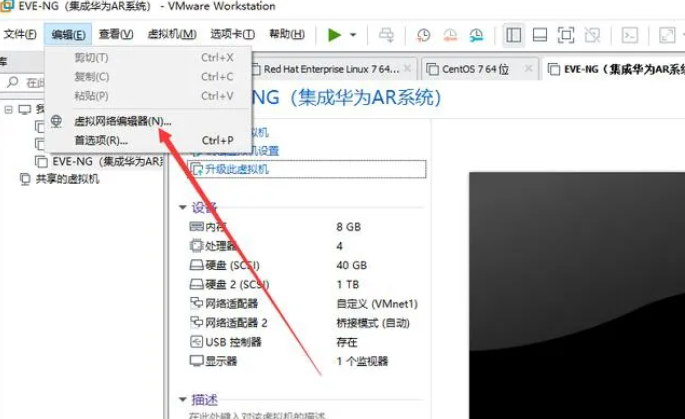

点击虚拟网络编辑器

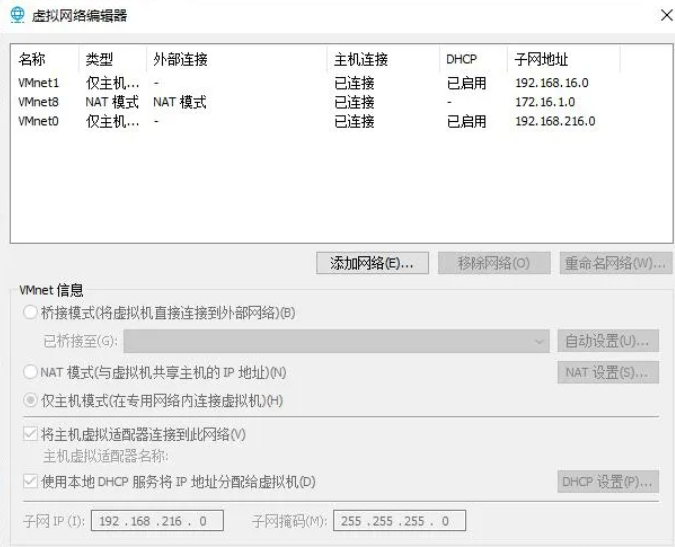

现在可以看到,打开以后会发现三块虚拟网卡(安装vmware以后会自动生成),这里使用vmnet0虚拟网卡

eve桥接外网

虚拟网卡

打开本地网络适配器,查看本地网卡

eve桥接外网

本地网卡

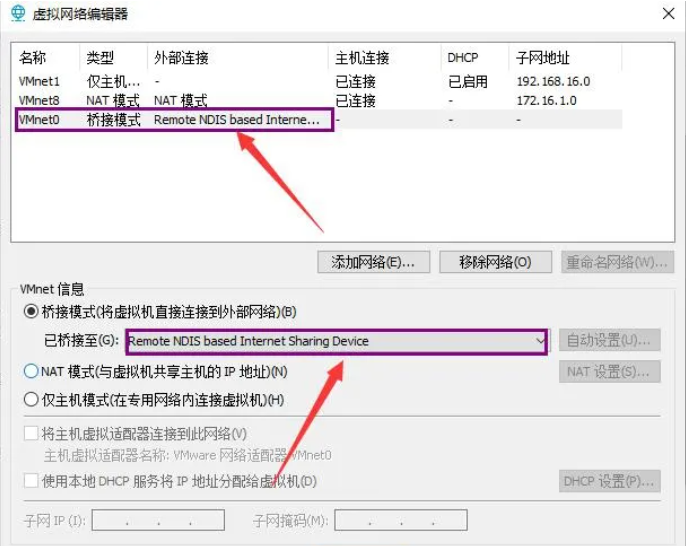

eve桥接外网

桥接到这块网卡上

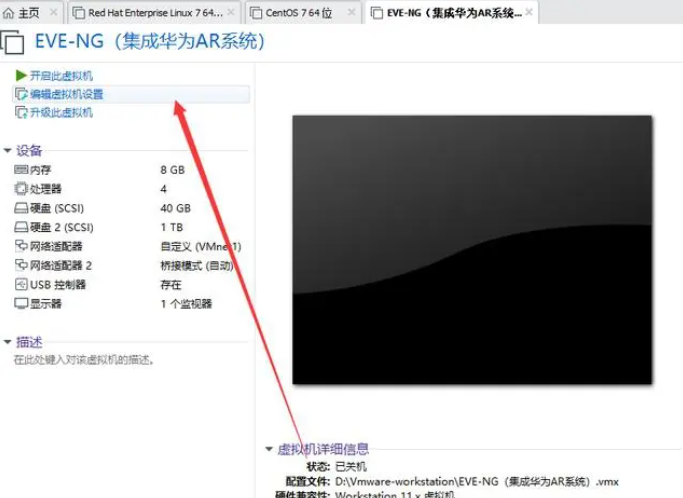

接下来,编辑虚拟机设置:

eve桥接外网

点击虚拟机设置

eve桥接外网

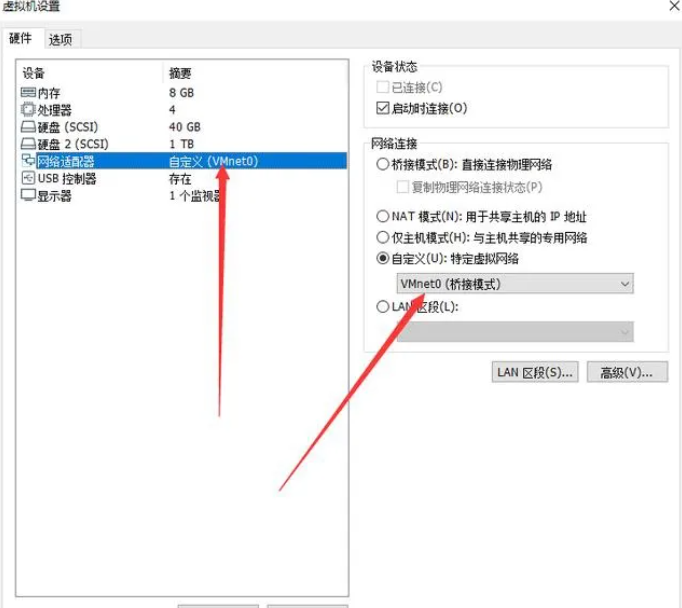

选择自定义到vmnet0,点击确定

接下来开启eve虚拟机:

eve桥接外网

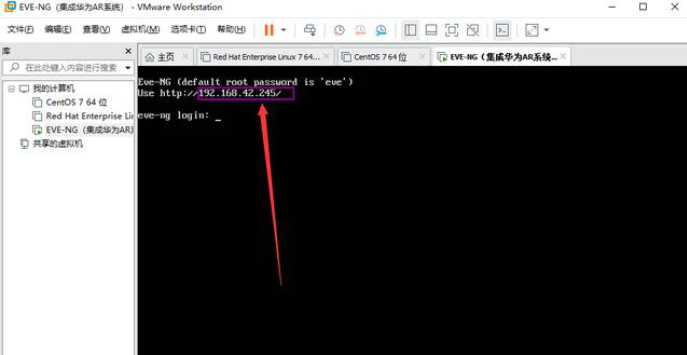

开机后画面

现在已经获取到了ip地址,和电脑本地网卡处于同一网段,用火狐浏览器连接

eve桥接外网

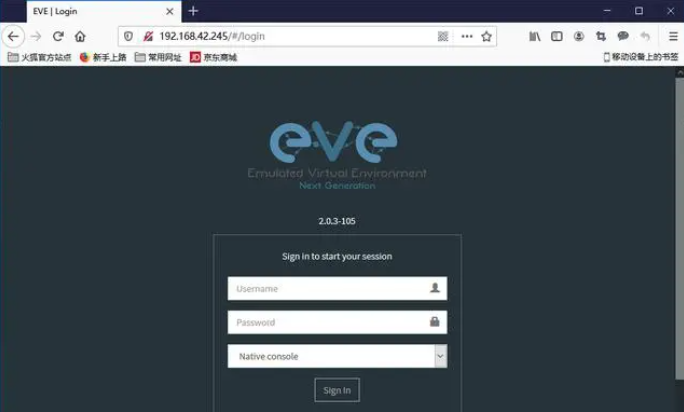

输入192.168.42.245回车

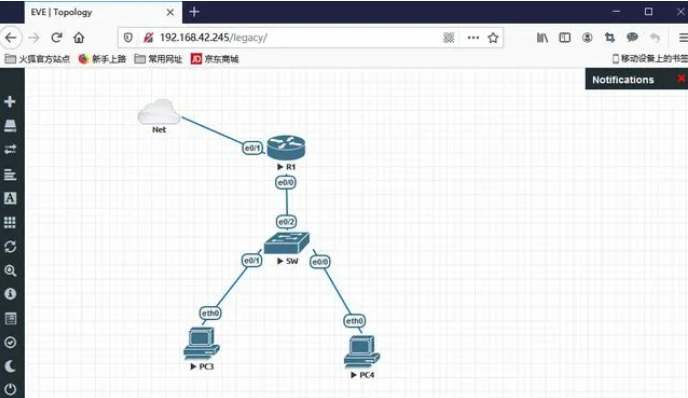

用户名默认admin,密码eve,进入后搭建一个拓扑,空白处右键添加设备:

eve桥接外网

拓扑

eve桥接外网

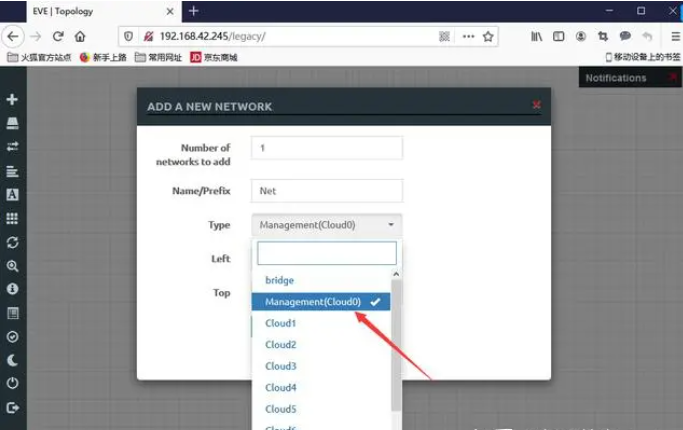

选择cloud0,save

把线连接上,启动设备:

eve桥接外网

启动设备

进入路由器配置一个和本地网卡属于一个网段的ip地址:

R1(config)#interface e0/1

R1(config-if)#ip add 192.168.42.200 255.255.2

R1(config-if)#no sh

接下来,测试看是否可以ping同网关地址192.168.42.129

eve桥接外网

可以正常通信

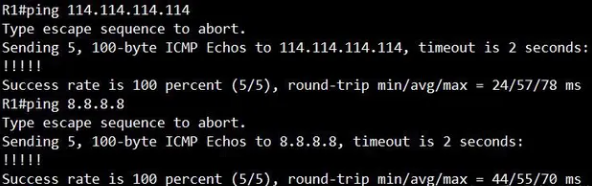

写一条默认路由出去,下一跳地址192.168.42.129,并测试是否可以ping通外网

R1(config)#ip route 0.0.0.0 0.0.0.0 192.168.42.129

eve桥接外网

测试效果

可以ping通,接下来配置内网(内网使用172.16.1.0/24网段),做nat,测试:

R1:

R1(config)#int e0/1

R1(config-if)#ip nat outside

R1(config-if)#exit

R1(config)#int e0/0

R1(config-if)#ip nat inside

R1(config-if)#exit

R1(config)#int e0/0

R1(config-if)#ip add 172.16.1.1 255.255.255.0

R1(config-if)#no sh

R1(config)#access-list 1 permit 172.16.1.0 0.0.0.255

ip nat inside source list 1 interface Ethernet0/1 overload

PC3:

PC3> ip 172.16.1.10 /24 172.16.1.1

PC4> ip 172.16.1.20 /24 172.16.1.1

eve桥接外网

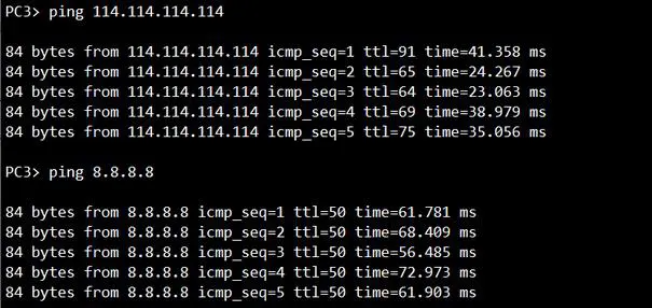

PC3和PC4均可以正常访问外网,桥接完成!
