理论讲解:

VRRP全称(Virtual Router Redundancy Protocol)虚拟路由器冗余协议。

简单来说,VRRP是一种容错协议,它保证当主机的下一跳设备出现故障时,

可以及时的由另一台设备来替换,从而保持通讯的连续性和可靠性。默认情况是指针对IPV4的VRRP,在IPV6中使用VRRP3.

VRRP实现了对设备IP地址的冗余功能,防止了单点故障造成的网络失效,VRRP本身是热备形式,但是可以通过互相热备实现路由器的均衡处理。

虚拟路由器的IP Address:

   虚拟路由器使用IP地址,可以用其接口上的真实地址作为虚拟路由器的IP地址,也可以单独配置一个IP地址。

虚拟路由器的MAC地址:

00-00-5e-00-01-XX, 00 00  5e由IANA分配。00 01为分配给VRRP协议的地址块,

XX为VRRP的虚拟路由器标识,该映射在一个网络中提供最多255个VRRP路由器组。

VRRP报文结构:

VRRP协议只有一种报文,即主路由器定时向其他成员发送的组播报文,VRRP协议报文封装在IP报文中,通过组播方式进行发送。

VRRP报文的二层封装:

 VRRP报文的源MAC:00-00-5e-00-01-XX

 VRRP报文的目的MAC:01-00-5e-00-00-12

VRRP报文的三层封装:

源地址:报文被发出的接口的主IP地址

目的地址:IANA给VRRP分配的IP组播地址为224.0.0.18。这是一个本地范围的组播地址,不论TTL的值是多少,路由器都被禁止转发以此地址为目标地址的报文。

TTL: TTL必须为255,当VRRP路由器收到TTL 不等于255的VRRP协议报文后,必须丢弃。

原因:

VRRP组播报文是用来在备份组中路由器之间维护Master/Backup关系的,只在本网段进行传播,不能被路由器转发。根据这些条件,VRRP组播报文的TTL设成1就可以了。但是,RFC2338规定VRRP组播报文的TTL必须是255,TTL不等于255的报文将被丢弃。这种设计主要是从安全方面考虑的。VRRP可以通过明文或MD5认证采保证安全,但是无论哪种认证方式都会消耗一些资源。在本网段的安全可以得到保证的情况下,攻击主要来自其它的网段,将TTL设定为255而不必使用认证就可以轻松应对这样的攻击。因为来自其它网段的报文要经过路由器转发,TTL必然小于255。


VRRP只能在三层接口下做(三层口  VLAN接口 三层聚合口(加入聚合口的不能加入VRRP))

VRRP分为标准模式和负载均衡模式

VRRP 优先级的取值范围为 0 到 255(数值越大表明优先级越高),可配置的范围是 1 到 254,优先级 0 为系统保留给特殊用途来使用,255 则是系统保留给 IP 地址拥有者

协议号:

 IANA分配给VRRP的IP协议号为112(十进制),一般抓包时显示0X70(十六进制)

实验部分:

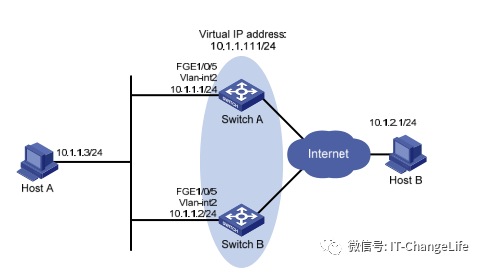

H3C VRRP配置

(1)Device A:

sysname master

#

vlan batch 2

#

interface Vlanif1

#

interface Vlanif2

ip address 10.1.1.1 255.255.255.0

vrrp vrid 1 virtual-ip 10.1.1.111  //终端的网关

vrrp vrid 1 priority 110   //优先级高的为master

vrrp vrid 1 preempt-mode timer delay 5

#

interface GigabitEthernet0/0/1

port link-type access

port default vlan 2

#

interface GigabitEthernet0/0/2

port link-type access

port default vlan 2

(2)Device B

vlan batch 2

interface Vlanif2

ip address 10.1.1.2 255.255.255.0

vrrp vrid 1 virtual-ip 10.1.1.111

vrrp vrid 1 preempt-mode timer delay 5

#

interface GigabitEthernet0/0/1

port link-type access

port default vlan 2

#

interface GigabitEthernet0/0/2

port link-type access

port default vlan 2

至此,H3C VRRP配置完毕,欢迎各位留言。

——————————————-

——————————————-

最后针对前两次分享的H3C IRF配置案例中的一点小问题做以分析说明;

当配置完IRF后,通过dis irf命令我们可以看到IRF处于正常状态,但是用命令dis mad verbose查看MAD BFD状态的时候却显示Faulty

[master]dis mad verbose

Multi-active recovery state: No

Excluded ports (user-configured):

Excluded ports (system-configured):

  Ten-GigabitEthernet1/0/49

  Ten-GigabitEthernet2/0/49

MAD ARP disabled.

MAD ND disabled.

MAD LACP disabled.

MAD BFD enabled interface: Vlan-interface999

  MAD status                 : Faulty

  Member ID   MAD IP address       Neighbor   MAD status

  1                      11.11.11.1/30          2               Faulty

  2                       11.11.11.2/30         1                Faulty

首先看下对MAD Status的解释:

MAD status

显示MAD工作状态:

·     Normal:MAD工作状态正常

·     Faulty:MAD工作状态不正常,需要检查对应接口连通状态以及相关配置是否正确

后来做了很多验证,均没有在HCL模拟器看到Normal的状态,改天用真机再次验证。
