需求分析：由于网络规模迅速扩大，当前中心交换机转发能力已经不能满足需求，现需要在保护现有投资的基础上将网络转发能力提高一倍，并要求网络易管理、易维护。
注意：为了防止IRF链路故障导致IRF分裂，网络中存在两个配置冲突的IRF，需要启用MAD检测功能。本例中我们采用BFD MAD检测方式来监测IRF的状态，并使用成员设备与上层设备间的专用链路传递BFD MAD报文。
H3C IRF堆叠分为普通堆叠和简单堆叠，本次实验以普通堆叠为例，下次分享简单堆叠。
配置步骤：
(1) 配置Device A

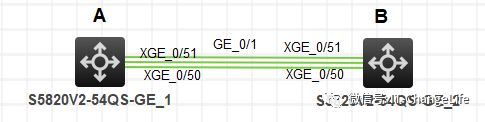

# 根据图中连接接口选定IRF物理端口并关闭这些端口。
system-view
interface range ten-gigabitethernet 0/0/50 to ten-gigabitethernet 0/0/51 //一般采用两条万兆线路堆叠
shutdown
quit
# 配置IRF端口1/1，并将它与物理端口Ten-GigabitEthernet0/0/50和Ten-GigabitEthernet0/0/51绑定。
irf-port 1/1
port group interface ten-gigabitethernet 0/0/50
port group interface ten-gigabitethernet 0/0/51
quit
# 开启Ten-GigabitEthernet0/0/50～Ten-GigabitEthernet0/0/51端口，并保存配置。
system-view
interface range ten-gigabitethernet 0/0/50 to ten-gigabitethernet 0/0/51
undo shutdown
quit
save
# 激活IRF端口下的配置。
irf-port-configuration active
(2) 配置Device B
# 将Device B的成员编号配置为2，并重启设备使新编号生效。
system-view
irf member 1 renumber 2
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
quit
reboot
# 根据图中选定IRF物理端口并进行物理连线。
# 重新登录到设备，关闭选定的所有IRF物理端口。
system-view
interface range ten-gigabitethernet 2/0/50 to ten-gigabitethernet 2/0/51
shutdown
quit
# 配置IRF端口2/1，并将它与物理端口Ten-GigabitEthernet2/0/50和Ten-GigabitEthernet2/0/51绑定。
irf-port 2/1
port group interface ten-gigabitethernet 2/0/50
port group interface ten-gigabitethernet 2/0/51
quit
# 配置IRF端口2/2，并将它与物理端口Ten-GigabitEthernet2/0/50和Ten-GigabitEthernet2/0/51绑定。
irf-port 2/2
port group interface ten-gigabitethernet 2/0/45
port group interface ten-gigabitethernet 2/0/46
# 开启Ten-GigabitEthernet2/0/50～Ten-GigabitEthernet2/0/51端口，并保存配置。
interface range ten-gigabitethernet 2/0/50 to ten-gigabitethernet 2/0/51
undo shutdown
quit
save
# 激活IRF端口下的配置。
irf-port-configuration active
(3) Device A和Device B间将会进行主设备竞选，竞选失败的一方将重启，重启完成后，IRF形成。
（4）配置BFD MAD检测（其中一种检测方式）
system-view
vlan 999
port gigabitethernet 1/0/1 gigabitethernet 2/0/1
quit
interface vlan-interface 999
mad bfd enable
mad ip address 192.168.99.1 24 member 1 //此地址不能再网络中存在，保证全网唯一。
mad ip address 192.168.99.2 24 member 2
quit
# 因为BFD MAD和生成树功能互斥，所以在GigabitEthernet1/0/1和GigabitEthernet2/0/1上关闭生成树协议。
interface gigabitethernet 1/0/1
undo stp enable
interface gigabitethernet 2/0/1
undo stp enable
至此。IRF全部配置完毕。
