配置需求及实现的效果

V7防火墙设备作为出口设备，外网PC通过inode软件拨SSLVPN，认证成功后可以访问内网192.168.10.0网段的资源。IP地址及接口规划如下所示：

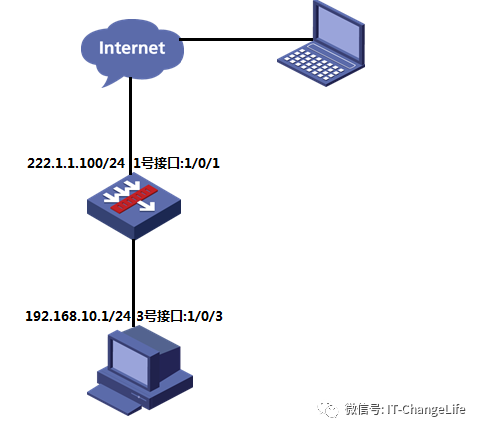

组网图

配置步骤

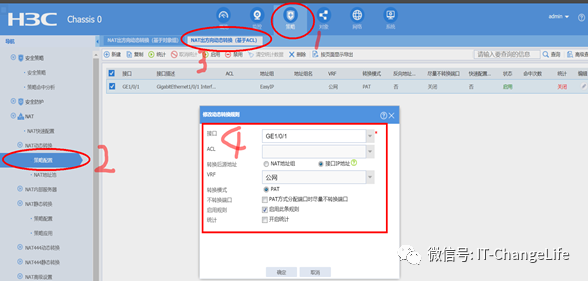

防火墙上网配置

PC端配置192.168.0.10  255.255.255.0的IP地址，将PC和防火墙的MGmt或者g0/0口相连接。通过浏览器访问https://192.168.0.1(默认web访问地址，账号admin密码admin)

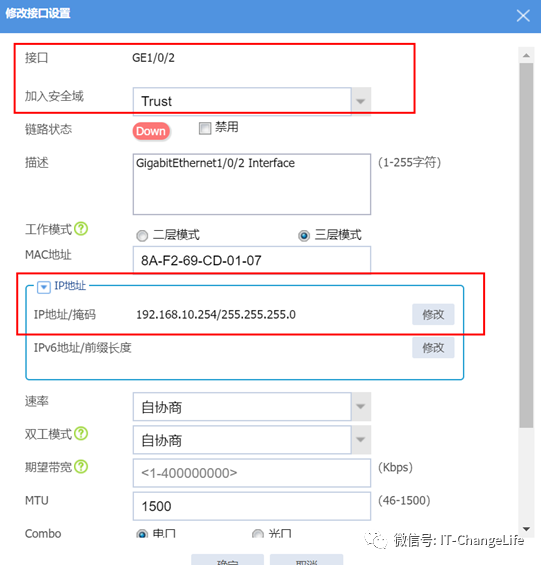

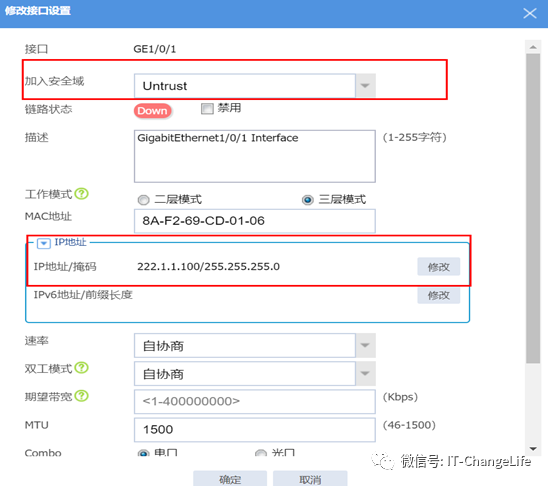

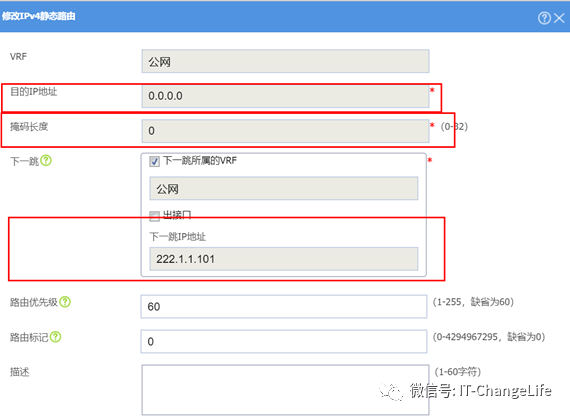

配置公网IP、内网IP网关以及安全域和缺省路由配置：

配置SSL VPN网关

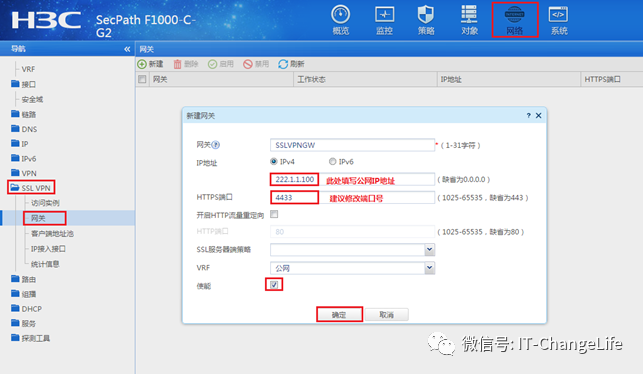

选择“网络”>“SSL VPN”>“网关”点击”新建”，IP地址填写防火墙1口地址222.1.1.1.00，端口号修改为4433，缺省端口为443，443端口和https端口冲突。勾选“使能”选项点击“确认”完成配置

1.1  配置SSL VPN实例

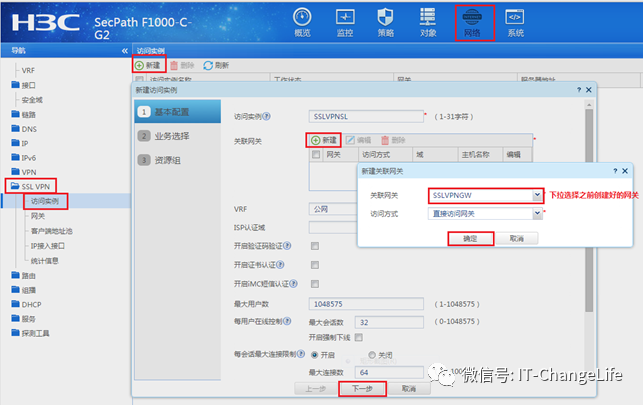

选择“网络”>“SSL VPN”>“访问实例”中点击新”，在“关联网关”中点击新建，下拉选择上一步创建的SSL VPN网关，确定后点击“下一步”

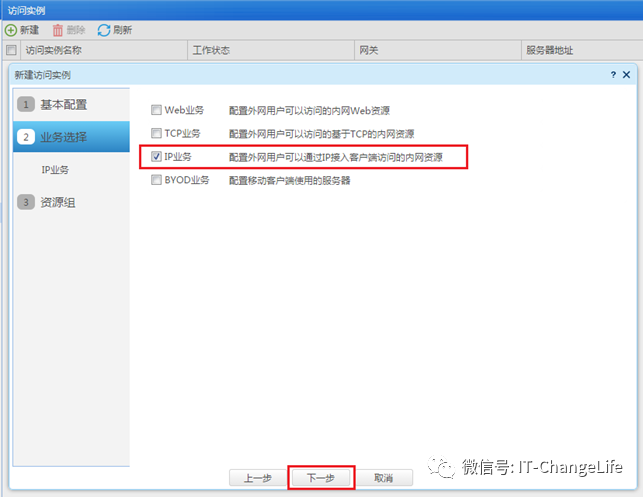

勾选“IP业务”，然后点击“下一步”

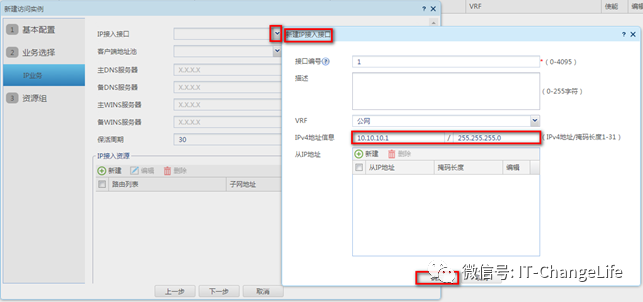

新建SSL VPN接口，接口编号为1，配置SSL VPN接口IP，IP地址不要和内网网段冲突，配置完成点击“确定”。

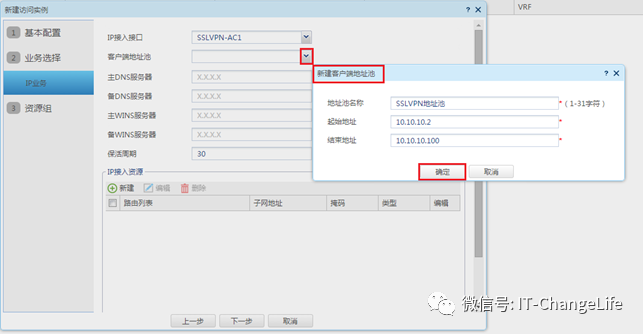

新建SSL VPN客户端地址池，用于给认证成功后的SSLVPN终端下发地址

填写客户端地址掩码，主dns服务器地址（可选）， 在“IP接入资源”中新建路由列表，列表名称为“访问内网”，路由列表中添加SSL VPN认证成功后需要访问的内网网段地址，确定后点击“下一步”

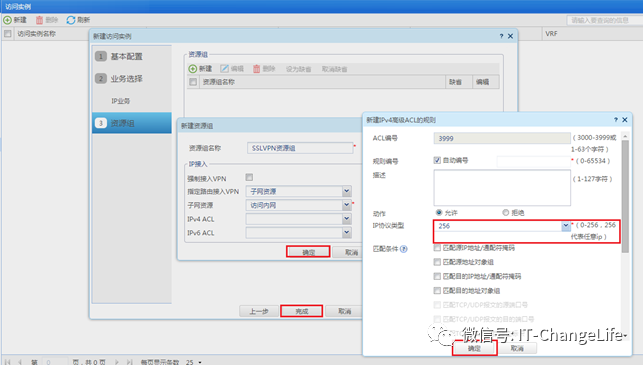

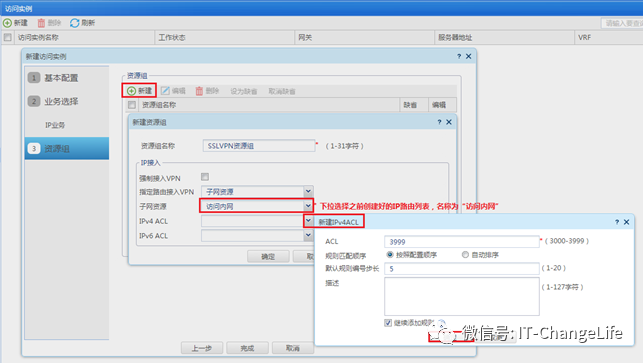

新建资源组，组名称为“SSLVPN”资源组，指定路由接入VPN中选择“子网资源”，子网资源引用之前创建的IP路由列表“访问内网”，新建IPV4 ACL 3999，只有通过ACL检查的报文才可以访问IP资源

IPV4ACL 3999中IP协议类型中填写256，256代表任意IP,配置完IPV4 ACL 3999点击“确定”，再点击“完成”

实例配置完成后勾选“使能”选项来生效配置

1.2  新建SSL VPN拨号用户，关联SSL VPN策略组

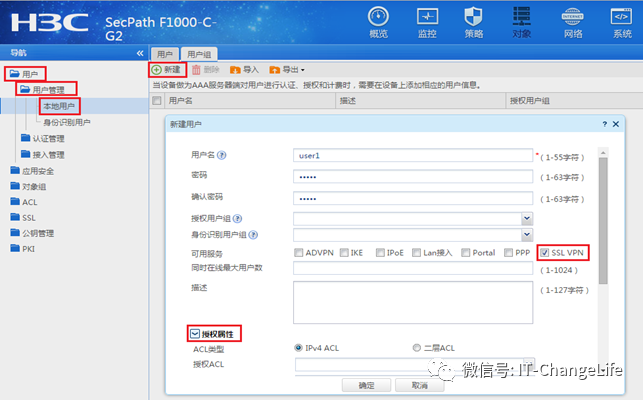

选择“对象”>“用户”>“用户管理”>“本地用户”点击“新建”，来新建SSLVPN用户，配置用户名密码，可用服务中选中SSL VPN

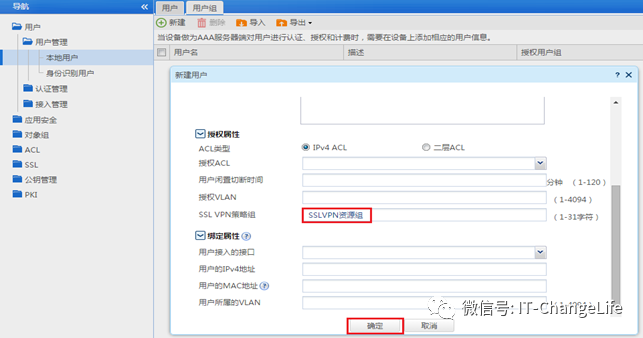

点击“授权属性”>“SSL VPN策略组”填写SSL VPN实例中创建的SSLVPN资源组，点击“确定”完成配置

1.3  将SSL VPN端口加入安全域，放通对应安全策略

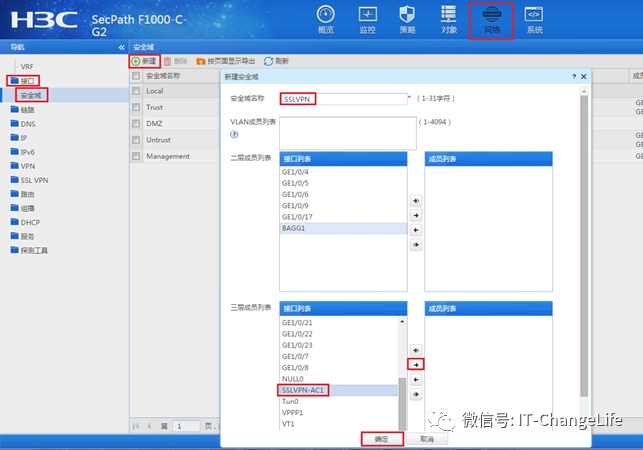

选择“网络”>“接口”>“安全域”点击新建，安全域名称为“SSLVPN”,三层成员列表中选中SSLVPN-AC1接口加入到此安全域

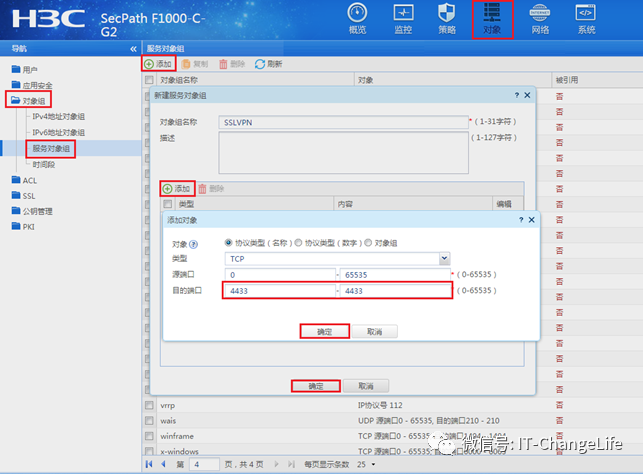

选择“对象”>“对象组>“服务对象组”点击“添加”，对象组名称“SSLVPN”,添加对象，类型为TCP,目的端口为SSL VPN端口4433

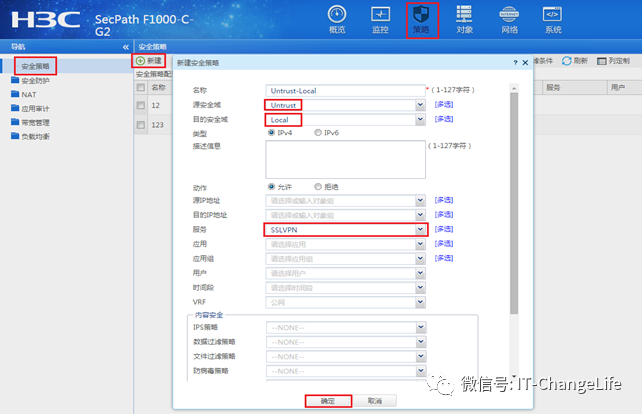

选择“策略”>“安全策略”>点击新建，策略名称为“Untrust-Local”,源安全域为Untrust,目的安全域为Local,服务引用之前创建好的服务对象“SSLVPN”

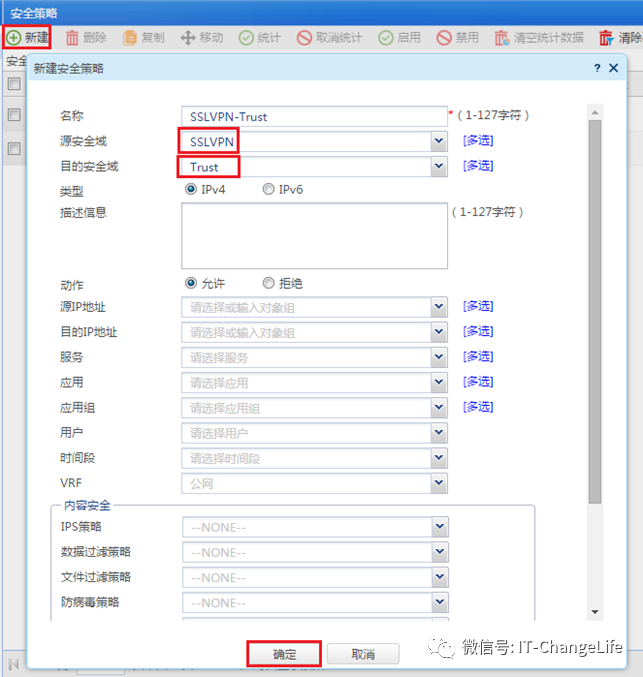

新建安全策略，策略名称为“SSLVPN-Trust,源安全域为SSLVPN,目的安全域为Trust

1.4  配置验证，查看拨号成功的用户

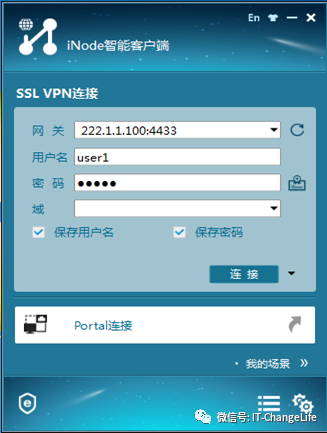

输入SSLVPN网关地址加端口，输入用户名密码点击连接

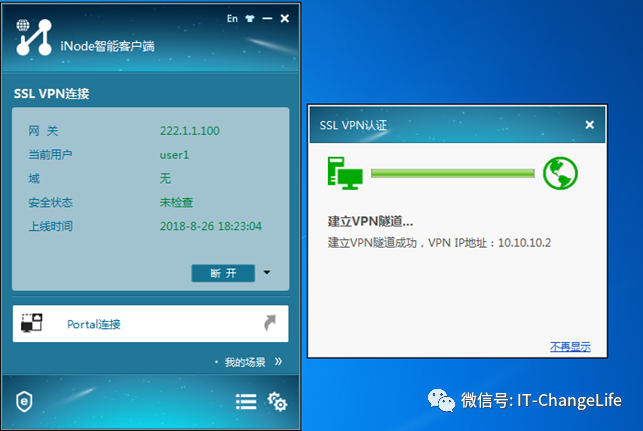

拨号成功后获取到SSLVPN地址池中IP地址

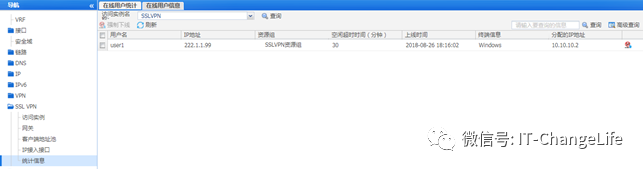

在“网络”>“SSL VPN”>“统计信息”>中查看拨入成功的用户

点击详细可以查看终端详细信息，如：拨号的用户名，分配到的IP地址等

1.5 保存配置

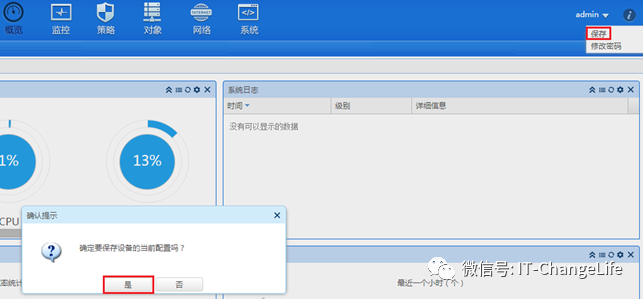

在设备右上角选择“保存”选项，点击“是”完成配置。

注意事项

1、本案例适应的是默认证书，不需要手工导入CA证书和本地正常

2、不需要配置SSL服务器端策略，SSLVPN网关不需要引用SSL服务器端策略
