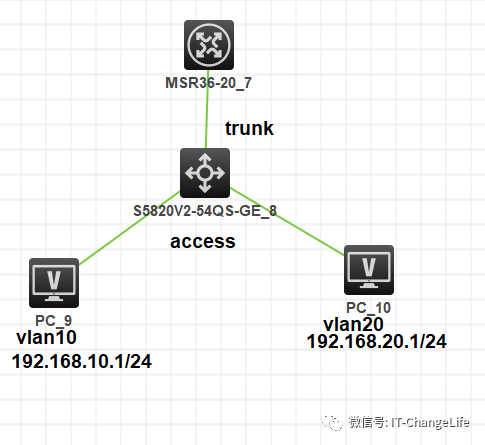

相信大家在学习数通的这条路上，一定学习过单臂路由，话不多说，直接上图：
相信大家对图中的网络结构不陌生吧，两个部门对应两个vlan，分别用10.0和20.0的网段，网关都要配置路由器上，要实现他们互通，给出的解决方案就是在路由器上配置10.0和20.0段的子接口网关，然后分别在接口下终结（dot1q vid) vlan10 和20，这样就可以实现不同网段之间的互访，但是需要注意的是在华为设备上需要开启arp broadcast功能才能通信。
————————————————————
今天我们说说特殊场景下的单臂路由功能配置：

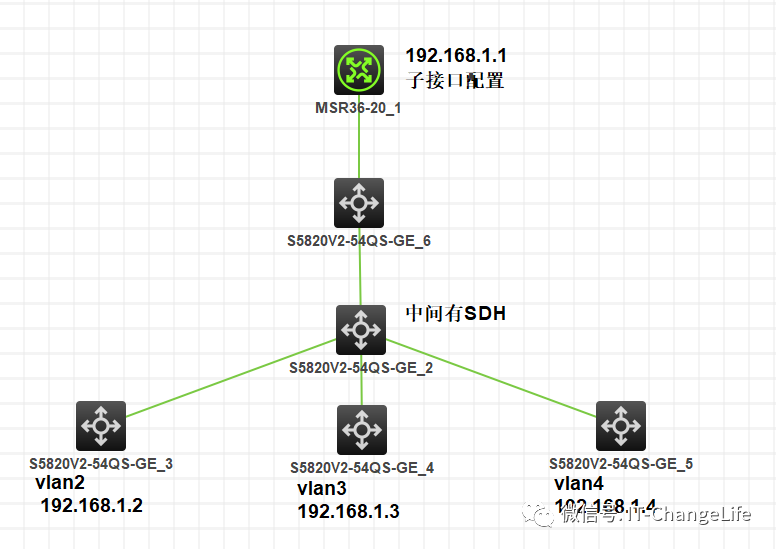

如图所示，某场景下，分部的网络都和运营商的SDH（光传输设备）相连，一般情况下，这种设备可以理解为一台交换机，那么只要分部和总部的设备 同网段就可以实现互访，但是在某些场景下，该SDH设备给每个总部划分了VLAN，上联一条线路配置为trunk模式，上联到总部的路由器，大家都明白，这不就是使用普通的单臂路由功能就可以实现吗，重点来了，总部和分部的互联地址已经规划完毕，且分部数量很多，用户不允许重新规划点对点的网络，那么如何解决这个呢？

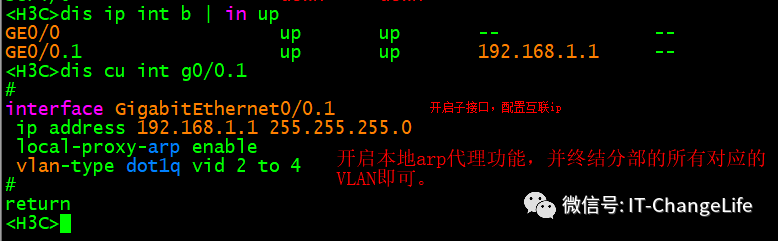

图中SDH上联交换机是因为，总部为了做到冗余，有两台出口路由器，因SDH出口只有一条线，所以需要一台交换机来对接两台路由器，在本案例中只做单台演示，SDH的配置理论上类似交换机，向下配置access接口，划分对应的VLAN,向上配置Trunk口，放行所有的业务VLAN，交换机的两个接口均为Trunk,放行所有的业务VLAN即可，接下来看路由器配置：

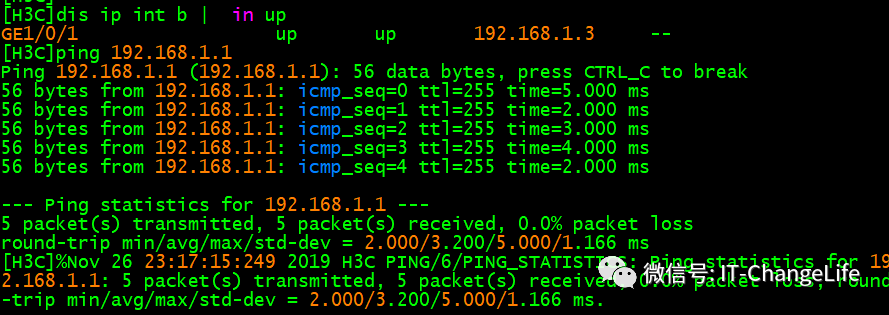

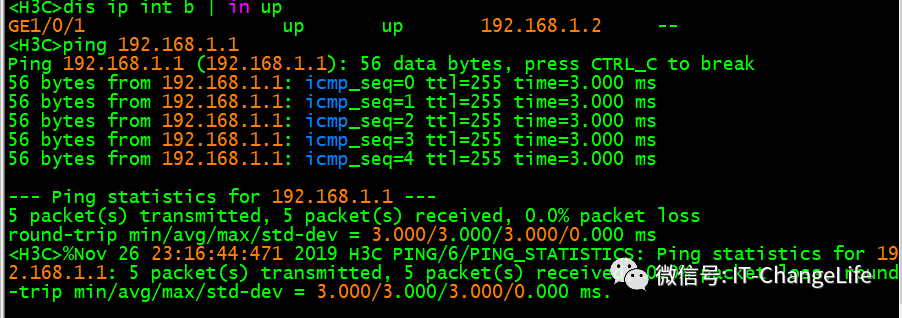

这样配置后我们用分部对总部进行ping测试，看看效果如何：

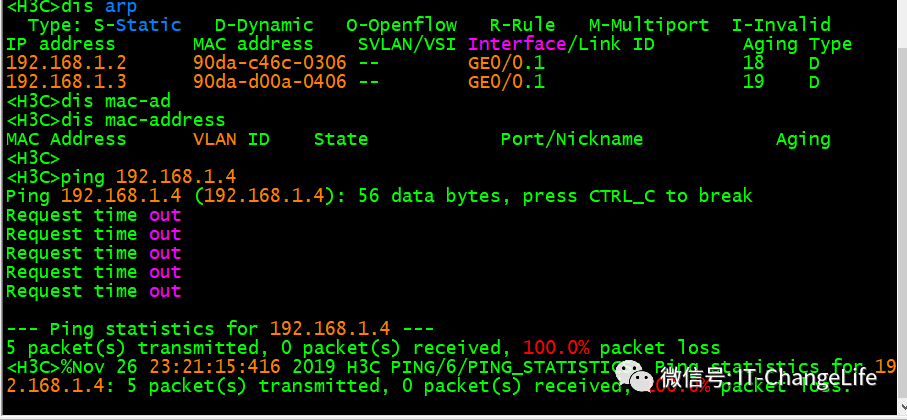

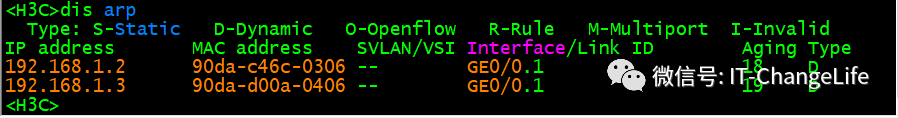

可以看到用1.2和1.3去ping 1.1是可以通信的，接下来我们看看总部路由器上的ARP表项
可以看到只有1.2和1.3的ARP表项，也就是说在总部可以访问分部1.2和1.3，是不能访问1.4的。

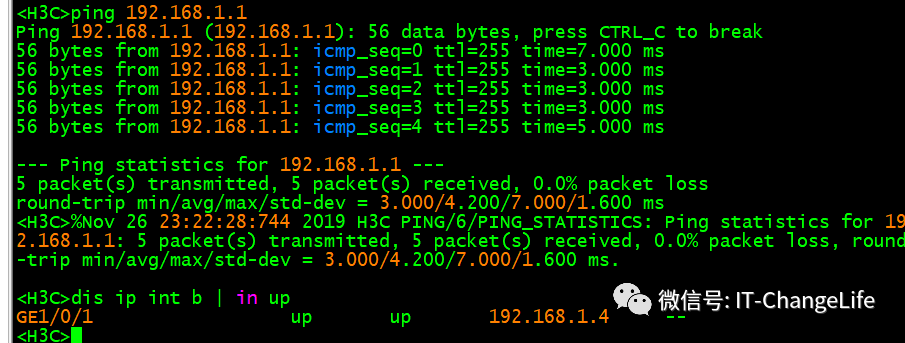

接下来我们试试用1.4访问1.1，再用1.1访问1.4，看看效果如何：

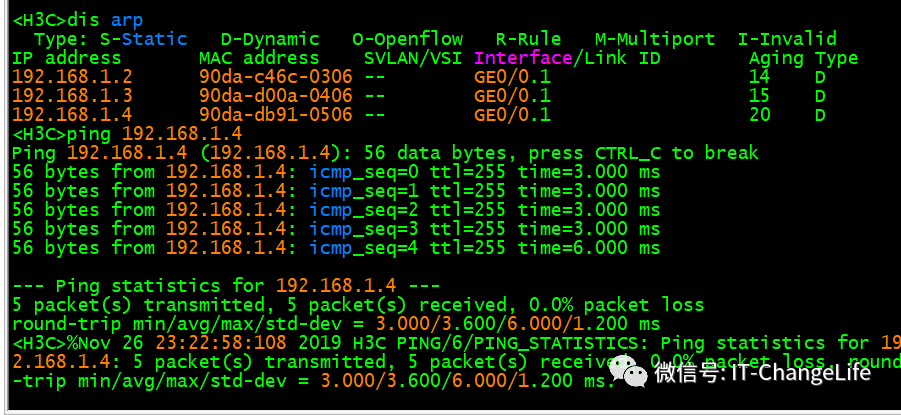

可以看到总部学到了分部的所有ARP，也可以和分部通信。
写到这儿有个疑问，为什么要分部先发起访问，总部才可以与分部通信呢，想各位的高见，欢迎留言交流哦！
